直线滑台模组的平面度和直线度

发布时间:2023-09-01人气:456

直线滑台模组可以实现线性重复往复运动,因此通常称为线性模块。近年来,自动化设备越来越多并大量应用在流水线上,大家都知道这是一种高精度的自动化传动配件,通常我们在选购直线模块时,都会首先考虑它的重复定位精度。实上,滑台模块的平面度和直线度也很重要。今天,线性模块制造商盛邦科技就为大家介绍这两个指标。

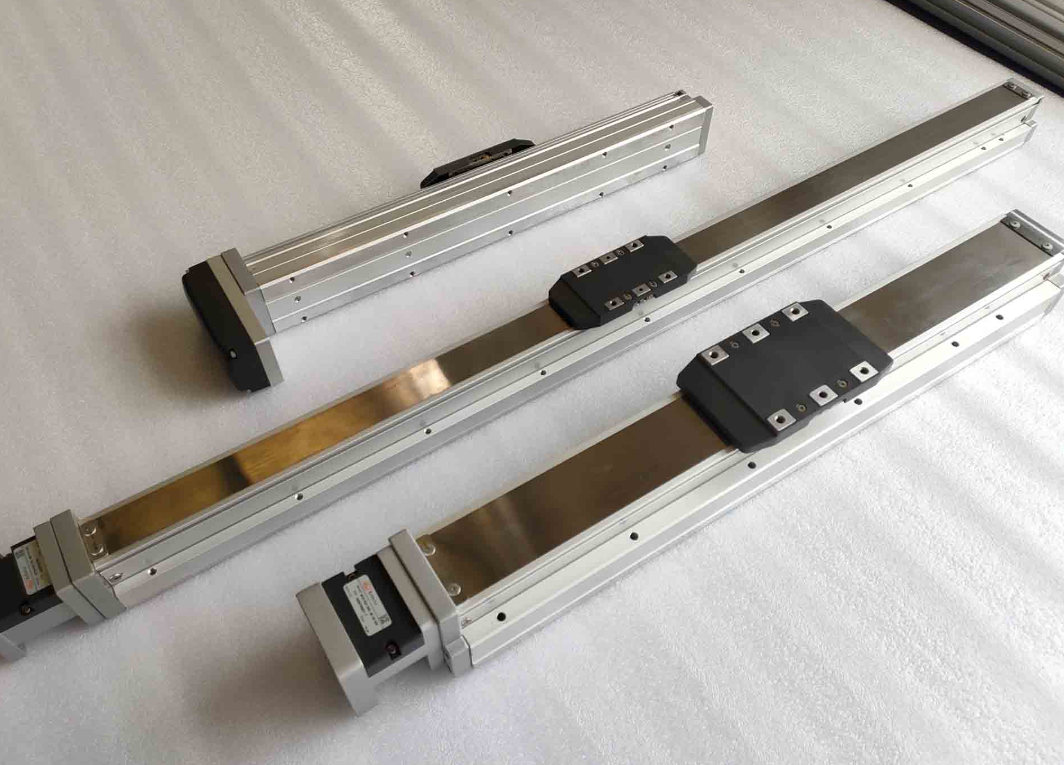

首先我们了解下直线滑台模组的类型,通常市面上的都是滚珠丝杆模组,应用最为广泛,而半封闭线性模组是最为常用的类型,有着配件,比如铝型材底座、滚珠丝杆、直线导轨、滑台、盖板等组成,适用常见环境,如果您的使用的环境条件并没有太差,是足够适用的当然,也存在必须要在洁净的环境使用的时候,这时候通常使用全封闭线性模组,这种滑台模组的结构和半封闭型基本一样,不同的是盖板变为钢带,可以有效密封防尘。


我们先来看看直线滑台模组的平面度和直线度标准。首先是平整度标准。通常,模块本体的安装基准平面与滑座基准平面的平行度小于+0.05mm/s,而直线度标准要求滑座基准平面与外部直线基准量规的平行度小于+0.05mm/s。

关于线性模组底面的平行度,我们通常从精度等级来划分滑台模组底面的平面度,普通等级为<0.04mm/s,精度等级为0.02mm/s。

直线模组安装平面度不符合标准或过大,会造成滑台模组底部被强行抱死,造成直线导轨、滑台底面、滚珠丝杠扭曲变形。小问题可能会使电动滑台运行阻力增大,出现重大问题可能会导致组合式滑台无法正常运行,从而降低电动滑台的寿命。

线性模块的负载臂的长度代表滑块所能承受的最长距离。线性滑台上从滑台伸出的负载臂超过允许值时,会引起异常振动,增加沉降时间。所以请务必遵守负载力矩臂长的限制。滑块的长度决定了负载力的报警程度。当负载臂超过允许值时,会引起异常振动,增加安定时间,因此请务必遵守负载力警戒度限制。

需要知道的另一个概念是允许负载力矩,其意味着基于滑轨的当前运行寿命计算的滑动座能够承受的最大负载力矩,不同规格的直线滑台上的滑轨所能承受的MP、MY、MR,三个方向的力矩是不一样的。如果线性滑轨的使用超过允许值,就会降低线性滑轨的使用寿命。如果不能在允许值内使用,一定要安装外部辅助直线滑轨。

直线滑台模组的平面度和直线度都应该在产品出厂前进行检查合格后交货客户的,所以选择盛邦科技的大家可以放心这两方面的问题,但是,如果您在自行安装模组或者拆解滑台模组后再安装使用,并不能保证模组的平面度和直线度仍然会合符规格标准,大家使用直线涓台时多注意保养和一些使用上的注意点,相比寿命和性能都能有更长时间的保证,如果您的滑台出现问题,不要自行拆卸维修,建议您直接联系生产厂家进行维修。
